當前我國經濟正處于產業發展轉型階段，工業園區以其科學的發展理念、先進的技術裝備、現代化的管理模式，為促進經濟和社會發展做出了重要貢獻，但有些園區在發展過程中也暴露出布局不合理、項目準入門檻低、環保基礎設施建設滯后、化學品環境管理體系不完善、環境風險隱患突出、園區管理不規范等問題。
佳績工業園區環境檢測系統，以“第一時間發現、第一時間預警、第一時間處置”為總體建設目標。監測對園區各類有毒有害廢水、廢氣排放，如非甲烷總烴、工業廢水COD、硫化物、氮化物、乙烯、丙烯、液化氣、輕燃油、正丁烷、甲醇、苯、異丙苯等，建立“點、線、面”相結合的工業廢水、廢氣實時監控預警系統，和園區現有系統整合集成，形成業園區大氣環境實時監控預警及應急指揮系統綜合管理平臺。
佳績GIGA系列工業園區工業園區環境監測系統由前端監測設備、數據傳輸網絡、管理平臺三部分組成?？蓪Ω唢L險裝置區實施定點監測監控，也可以組網對某化工廠或某?；飩鬏敼芫€或某化工園區實施全方位監測監控。
本系統具有部署快速方便靈活等特點，既可以按片區設點長時間實時監測監控，也可以在出現突發事件時快速部署到事故現場，收集現場大氣檢測數據，為搶險應急決策和組織指揮提供準確全面實時數據。
本系統劃分為幾個組成部分：
①、現場監測設備層：主要包括各類現場環境因子采集和監測設備；
②、數據傳輸層：數據傳輸模式：GPRS/RJ45/NBIOT；
③、采集處理層：執行數據存儲、分析預處理功能；
④、用戶應用層：佳績管理平臺/客戶政府平臺；根據用戶需求可雙向選擇
集成進口高精密傳感器，適應全天候24小時高精度檢測及工業級惡劣環境的高負荷工作。
系統電路采用世界尖端柔性電路板設計技術，滿足空氣檢測等數據的機構性設計需求。
環境監測設備采用防爆金屬外殼設計，抗高強度人為及外力的破壞。
自檢報警：環境監測設備實時檢測內部傳感器信息及集成電路信息，當檢測到傳感故障時，自動報警，平臺提示維護信息，也可以提示具體可能是某個傳感器故障。當檢測到集成電路其他故障時，自動報警到后臺，平臺提示維護及更換維修信息。當環境監測設備自動處理故障成功時，自動停止報警。
低電報警：環境監測設備自帶蓄電池，當電量降低到一定程度時自動報警到后臺，提示更換電池，報警信息5分鐘上報一次，當電量正常后自動停止報警。
震動報警：當環境監測設備檢測到非法震動時，自動上報震動報警信息到后臺，震動停止后，停止報警。震動存在時報警信息5秒上報一次。
環境監測設備自帶遠程管理功能，后臺可以控制所有環境監測設備的工作狀態，遠程設置環境監測設備的各種工作參數等。
環境監測設備內部系統集成了自我糾錯及報警功能，當環境監測設備內部出現故障時，內部系統自動首先進行糾錯處理，達到正常運行，如果故障無法通過內部系統糾錯解除，環境監測設備主動上報系統故障信息到后臺系統報警，提示相關人員遠程或現場處理維修。
環境監測設備采用太陽能或市電的方式工作運行，自帶系統工作指示燈，可以通過外部的指示燈判斷其是否處于正常工作狀態，也可以通過外部的指示燈判斷其工作狀態及故障信息。
本系統具有嵌入顯示屏的防護箱體，可集成監測：
1）揚塵：各類顆粒物（PM2.5/PM10/TSP）
2）氣象：五參數（風力風向、溫濕度、大氣壓）
3）惡臭：AQI六參數（二氧化硫、二氧化氮、一氧化碳、臭氧，可吸入顆粒物）
4）其他：可選配參數（非甲烷總烴、工業廢水COD、氨氣、硫化氫、總VOCS、光照度等）
5）主要產品-GIGA系列
2 型號：GIGA-500 、 GIGA-SY500（帶顯示屏）
2 型號：GIGA-200、 GIGA-SY200（帶顯示屏）
2 型號：GIGA-100、 GIGA-SY100（帶顯示屏）
1）PH傳感器 測量范圍：0-14PH 溫度范圍：0-90℃ 耐壓：0.6MPa 測量精度：≤0.01PH 回應時間：3sec 特點： 與加壓型護套連用，可耐壓0.6MPa，耐高溫消毒 測量精度高，重復性好 壽命長 與加壓式護套配合使用 |  |
2）風速傳感器 信號輸出方式：RS485 傳感器樣式：三杯式 啟動風速：0.4-0.8m/s 分辨率： 0.1m/s 測量范圍：0-30m 0-70m 系統誤差：±3% 特點： 風速傳感器體積小巧 法蘭盤底座，攜帶、安裝方便快捷 外觀精美，測量精度高，量程寬，穩定性能好 低功耗，數據信息性度好，信號傳輸距離長 抗外界干擾能力強，信號輸出形式 |  |
3）多要素傳感器
監測內容 | 范圍 | 分辨率 | 精度 |
PM2.5 | 0-1000ug/m3 | 1ug/m3 | ±15% |
PM10 | 0-1000ug/m3 | 1ug/m3 | ±15% |
CO | 0-12.5ppm | ≤10ppm | ±1.5% |
SO2 | 0-2000ppb | ≤10ppb | ±1.5% |
NO2 | 0-2000ppb | ≤10ppb | ±1.5% |
O3 | 0-2000ppb | ≤10ppb | ±1.5% |
特點： 本產品沒有任何移動部件 可準確、快速檢測出現場環境的PM2.5、PM10、CO、SO2、NO2、O3等數據 也可根據實際需求定制項目 高強度結構設計可在惡劣氣候環境中準確檢測 |  |
4）噪音傳感器 信號輸出方式：RS485 測量范圍：30-130dB 分辨率： 0.1dB 精度：±1.5% 響應時間：200ms 特點： 采用了數字信號處理芯片及數字檢波技術 具有可靠性高，穩定性好，動態范圍寬，無需量程轉換 配備防風罩，過濾監測環境中的不固定因素測量更準確 具備防水功能，適應雨雪天等惡劣天氣使用，性能更穩定 傳感器還可與揚塵檢測儀相連接，成為揚塵檢測儀的一部分，測量被測環境的噪音相關數據。 |  |
5）COD傳感器 測量方法：光譜法（波長：254nm，546 nm） 測量范圍：0.15～300mg/L 分辨率：0.01mg/L 精度：±1% 最大承受壓力：1bar 用戶校準：1或2點 特點： 帶有濁度自動補償和自動清潔功能 樣品無需預處理，適用于全天候不間斷在線監測； 輸出標準RS485（Modbus協議）數字信號； 參數設置更加方便快捷； 實時數據傳輸讓您及時準確地獲取監測水體的數據。 使用先進的深紫外UV LED冷光源，壽命長，漂移小 采用國際通用技術，經過驗證的、高精確的紫外光吸收方法。 |  |
6）NMHC傳感器（非甲烷總烴） 測量方法：光離子 測量范圍：0～26mg/m3(0~20ppm) 燈源能量：10.6eV 溫度范圍：－20~60 ℃ 響應時間：<4S 特點： 采用了電化學檢測原理 技術先進、性能卓越、穩定性高 抗高度過載 暖機時間短 響應速度快 壽命長 安裝維護方便 |  |

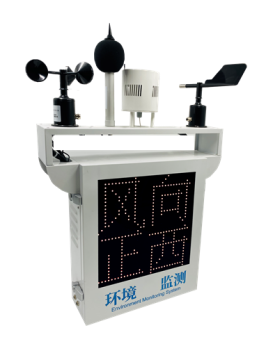

7）工業園區環境質量監測站 主要產品-GIGA系列 型號：GIGA-500 、 GIGA-SY500（帶顯示屏） 型號：GIGA-200、 GIGA-SY200（帶顯示屏） 型號：GIGA-100、 GIGA-SY100（帶顯示屏） 模塊化設計：采集參數 傳感器接入：485總線 靈活組網：TCP/IP RS485 GPRS(3G以上) 設備采用模塊化設計可以根據需要組合，接入合適的傳感器，采集需要的數據， 數據遠傳功能 本機可選：本機屏幕顯示、擴展外加本地大屏顯示 |  |
本機可選：本機屏幕顯示、擴展外加本地大屏顯示

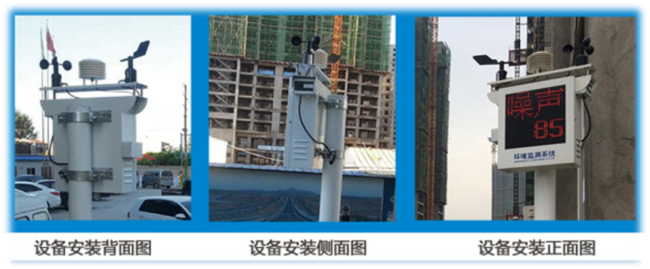

工業園區環境質量監測站外觀及安裝主要參數
產品型號 | GIGA-500 GIGA-SY500（帶顯示屏) | ||
供電電源 | AC220V（標配）/太陽能/鋰電池 | ||
設備尺寸 | 600x700x180 | 安裝方式 | 立柱、掛 |
室外防護 | IP65 | 屏幕顯示 | 可選 |
傳感器接口 | RS485 | ||
數據遠傳接口 | RJ45、RS485、GPRS(3G以上) | ||
環保數據采集單元檢測主要參數一覽表
檢測項目 | 量程范圍 | 單位 | 精度 | 分辨率 | 工作原理 |
PM2.5 | 0～1000 | ug/m3 | <±10% | 0.1 | 光學 |
PM100 | 0～30000 | ug/m3 | <±10% | 0.1 | 光學 |
溫度 | -40～100 | °C | <±0.5 | 0.1 | 熱敏電阻 |
濕度 | 0～100% | RH | <±2% | 0.1 | 濕敏電阻 |
噪音 | 30～130 | dB | <±1.5% | 0.1 | 駐極振膜式 |
非甲烷總烴 | 0～26 | mg/m3 | <±10% | 0.005PPM | 光離子 |
COD | 0.15～2000 | mg/L | <±10% | 0.01 | 光譜法 |
支持多達10000臺設備同時在線監測，滿足超大型的在線監測系統需求;
組網靈活，可根據現場環境，任意組網，支持局域網、外網，能夠長期穩定、可靠的運行;
響應速度迅速，同時采集100臺設備的濃度數據，理論上只需要1秒鐘，這是TCP/IP傳輸設備最大的優勢，有些廠家宣稱采用的也是以太網傳輸模式，但他們的檢測設備只有RS485信號輸出，設備本身不支持TCP/IP傳輸,用RS485通訊方式，采集100臺設備的濃度數據，最快需要60秒以上，效率太低，不是真正意義上的遠程時時監控,要實現真正意義上的、高效的TCP/IP傳輸，設備必須有網口輸出，數據接收端設備也必須支持TCP/IP協議.
所有設備的數據，可以同時、時時傳輸?shù)江h(huán)保局、用戶自己的數據庫服務器、控制器上，進行顯示與存儲、查詢配合功能強大的上位機，可以完全滿足用戶的各種要求.

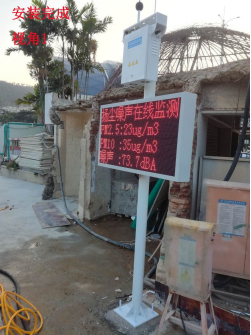

場景一:工地環境在線監控系統
工地環境在線監控系統有效地降低公司或政府的監管成本、提高監管效率,有效解決政府監管人手不足,監管手段溶后、監管信息化建設短缺等問題。能夠實時掌握工地的揚塵空氣質量數據(AQI、PM0、PM5TsP,噪聲、風速、風向、溫度、濕度),快速定位揚塵超標工地所在位置,使監管人員迅速采取對應措施。通過對揚塵大數據的匯總分析,可以對所有設備進行污染排名,直觀展示整個地區的揚塵污染狀況,為政府部門的宏觀決策提供數據支持，揚塵氣象污染報警數據都會保存到揚塵在線監測系統數據庫中,可以隨時查詢,隨時調取,使執法人員在執法時做到有理有據,避免工地推諉扯皮,推卸責任;通過場塵手機App在線監控系統,監管人員隨時隨地都能查看工地揚塵污染情況,即提高了工作效率,又節省了時間
場景二:污水在線監控系統
現場使用GIGA-200環境質量監測站分別安裝在進、出水口站房，采集進、出口監測儀表的數據，包括污水流量、PH、COD、氨氮，并與現場的視頻監控信息被視頻編碼器進行疊加后，GIGA-200環保數采儀與視頻編碼器分別將監測數據與視頻信息通過光纖發送到環保監控中心；現場GIGA-300環境質量監測站與視頻編碼器具有獨立固定IP地址，有權限的人員可通過網絡遠程登陸GIGA-300環境質量監測站與視頻編碼器進行各種操作，從而徹底實現系統的無人值守與實時監測的目的。
場景三:污水總量在線監控系統
該系統利用大數據，人工智能技術，實現軟硬件高度結合，從而覆蓋各個污染治理環節，為各級環保部門執法、企業控制排污總量、設備工況運維等提供優質的管理工具。
系統顯示畫面生動還原監測點的現場、監測儀表等數據的運行狀況。實現對工業企業的環境治理的濃度與總量雙控制，信息總集成與綜合管理，保證設備正常運行，數據可靠真實，為鞏固和落實總量減排工作成果提供信息化支持。

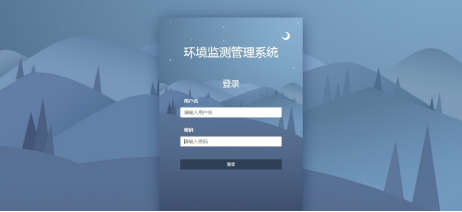

平臺是基于環境監測設備所開發的環境監測系統信息管理平臺。
平臺安裝于服務器端，為用戶提供基于WEB的管理界面，主要執行的功能包括：設備管理、設備實時和歷史數據管理、設備地圖管理、系統告警管理、監測數據分析以及監測報表等。
1）系統信息：一覽所有監測設備在線狀態與告警次數
2）今日告警：近日所有設備告警記錄。
3）監測日歷：根據每日情況提供所有設備各監測項的日均值。
4）歷史趨勢：根據設備分組，用曲線圖展現所選監測項的歷史趨勢。
1）查看設備離在線狀態。
2）設置設備名稱、位置。
3）根據監測項配置報警閾值。
新增、刪除管理設備
1）實時數據：查看所有設備當前數據。
2）歷史數據：查看指定設備小時均值、日均值、月均值。
3）歷史曲線：查看指定設備小時均值曲線、日均值曲線、月均值曲線，并可通過多選設備比對歷史趨勢。
1）告警日志：查看當前所有告警設備、告警時間、告警監測項、監測值等。
2）告警統計：根據所選時間節點，統計所有告警的監測設備、告警條數、安裝地址等。
1）設備報表：查看所有設備日報、月報、年報。
2）報告功能（日、月、年）：提供指定時間段內的最高、最小值、平均值、評價等級，及詳細數據等，并可直接導出報告。
3）分組AQI：計算指定分組設備中的AQI明細，并標注主要污染物。
4）設備AQI：計算指定單個設備的AQI明細，并標注主要污染物。
通過地圖形式，查看所有設備信息、所處位置、離在線狀態、當前監測項數據及監測評價等。
監測地圖便于多設備用戶直觀管理設備，并了解不同區域內環境污染情況。
1）應用管理：配置平臺應用功能及權限。
2）角色管理：創建或者刪除訪問者角色，并設置不同角色使用權限。（如開發者、二級管理員、普通用戶）
3）用戶管理：創建或者刪除訪問用戶賬戶，并配置用戶的訪問者角色。
4）分組管理：對設備進行分組創建及刪除等功能。
佳績可以配套開發U+移動APP客戶端軟件，管理和查看監測設備數據。
欄目層級編號功能說明
欄目 | 層級 | 編號 | 功能說明 |
設備列表 | 2 | 1 | 設備名稱、ID號、在線狀態、運行時間、主檢測項（前X個）等 |
設備搜索 | 2 | 2 | 模糊搜索，根據設備名稱，ID號等 |
指定設備查看 | 2 | 3 | 每個設備有個設備顯示主頁，顯示設備系統信息等，本設備當前和歷史數據； |
掃碼管理 | 2 | 4 | 掃二維碼，進入設備管理界面，可對設備進行配置管理 |
指定設備管理 | 2 | 5 | 可配置設備參數，如數據服務器地址、本機IP地址、名稱等 |
設備編組管理 | 2 | 6 | 設備可以編成多個使用組，使用組中可添加和刪除設備； |
本系統提供基于TCP/IP和MODBUS（RTU）的數據開發接口。
可控制的第三方設備包括新風機、凈化器等。
詳細的接口規范，另見有關文件說明。
本案環境監測終端建議采用抱箍式安裝（GIGA-SY100帶顯示屏）
數據傳輸方式：
1）以太網TCP/IP:協議
2）總線485
3）無線傳輸GPRS/3G以上
非甲烷總烴采用《大氣污染物綜合排放標準》（GB16297-1996）中周界外濃度最高點4.0mg/m3
H2S、NH3執行《工業企業設計衛生標準》(TJ36-79)居住區大氣中有害物質的最高容許濃度，其中未列入的有NMHC。
評價大氣污染物NO2、PM10、SO2、CO、苯并芘（B[a]P）執行《環境空氣質量標準》（GB3095-1996）及修改版中的二級標準；詳見下表。
序號 | 污染因子 | 標準限值（mg/m3） | 標準來源 | ||||
年平均 | 日平均 | 小時平均 | 一次 | 周界外 | |||
1 | SO2 | 0.06 | 0.15 | 0.50 | GB3095-1996 | ||
2 | NO2 | 0.08 | 0.12 | 0.24 | |||
3 | PM10 | 0.10 | 0.15 | ||||
4 | CO | 4.00 | 10.00 | ||||
5 | 苯并芘 | 0.01 μg/m3 | |||||
6 | 非甲烷總烴 NMHC | 4 | GB16297-1996 | ||||
7 | NH3 | 0.20 | (TJ36-79)居住區大氣中有害物質的最高容許濃度 | ||||
8 | H2S | 0.01 | |||||
我公司提供的產品標準服務將協助用戶保障設備安全穩定地運行，適于保修期內(免費)或保修期外購買基本維保的用戶。
當設備出現非緊急故障，或客戶有此需求，我公司向客戶提供電話（傳真）支持服務。我公司向客戶提供專用的產品售后服務熱線（0592-5332240），客戶可以通過該號碼從我公司售后服務工程師得到設備使用咨詢或者解決簡單問題的建議和指引。
在免費質保期內，我公司向客戶提供系統設備損壞配件的更換服務，具體內容如下：
設備硬件故障時，我公司負責對損壞硬件進行維護或臨時替代硬件更換，保障設備正常運行。
設備終端、顯示器故障時，我公司可協助客戶送至維修點維修，并臨時提供替代硬件更換。對不可抗力損壞的設備硬件維護，我公司收取相應材料費。
佳績軟件科技是一家集軟件研發、相關系統集成的高新技術企業。
公司以環保、節能、綠色的軟件系統為主要方向，經過多年的努力，在本行業領域積累起了豐富的經驗和技術，并以過硬的產品質量和優質的服務，獲得了客戶好評。佳績的客戶包括廈門行政執法、信息港等知名國內外企業，并與多家科研結構建立了長久的戰略合作關系。公司在環境監測產品及系統領域，擁有多項相關的專利、軟著等知識產權。
企業主要項目案例
廈門市智慧城管二期環境監測 |
廈門煙草工業-環境監測 |
中化石油無錫分公司廠界環境監測 |
湖南九龍江國家森林公園景區環境監測 |
國網無錫供電公司辦公樓宇環境監測 |
三門峽水利水電揚塵監測（二期） |
華潤電力園區環境質量監測 |
廣東惠州蓄能電力環境監測 |
南京萬德集團企業園區廠區環境監測 |
